AS-H Iso-Disc
Tehokas kangasmediasuodatin kerää kiintoaineen ja tuottaa uudelleenkäyttölaatuista suodosta jatkuvatoimisessa prosessissa. Tämä kehittynyt jätevedensuodatusjärjestelmä on suunniteltu tertiäärisuodatukseen ja loppukirkastukseen kunnallisessa ja teollisessa jätevedenkäsittelyssä.
Koe yksinkertaisen, tehokkaan ja joustavan jätevedensuodatusjärjestelmän edut
- Korkealaatuinen tertiäärisuodatus, jolla on California Title 22 -vedenkierrätyssertifiointi
- Helppokäyttöinen: täysautomaattinen kangasmediasuodatus ja keskeytymätön toiminta vastahuuhtelujakson aikana
- Vaivaton kunnossapito: jokaisen suodatinelementin reaaliaikainen seuranta ja yksinkertaistettu huolto
- Kestävä kangasmediasuodattimen rakenne
- Pieni tilantarpeen ja virtaaman suhde

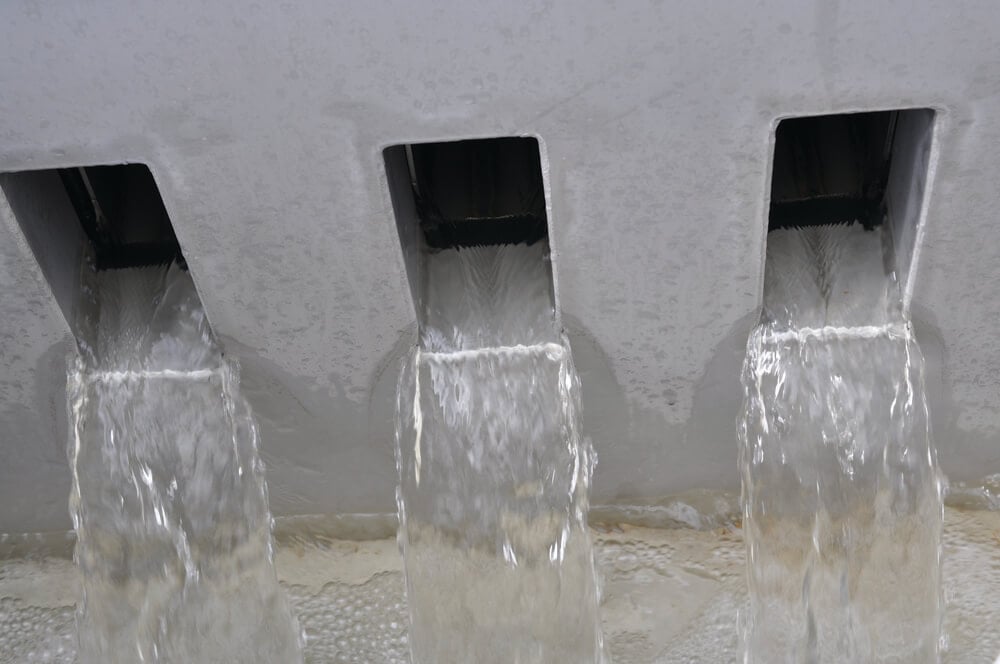

Hankittuaan Ashbrook Simon-Hartleyn Alfa Laval tarjoaa myös tertiäärisuodatusjärjestelmän. Innovatiivista kangasmediasuodatustekniikkaa hyödyntävä Alfa Laval ASH Iso-Disc® -jätevedensuodatin takaa tehokkaan ja luotettavan toiminnan sekä erinomaisen vedenlaadun. Jätevedensuodatusjärjestelmä mukautuu joustavasti erityistarpeisiisi ja on helposti laajennettavissa. Sekä neliön- että suorakaiteenmuotoiset kasetit sijoittuvat tulevan veden virtausreitille, ja niitä on saatavana erilaisiin asennuskokoonpanoihin. Järjestelmä mahdollistaa myös poistovirtaaman ja -laadun arvioinnin silmämääräisesti elementtikohtaisesti.
ASH Iso-Disc®: kehittynyttä kangasmediasuodatusta tertiääriseen jätevedenkäsittelyyn
ASH Iso-Disc® on kompakti ja kustannustehokas tertiäärisuodatustekniikka. Innovatiivista kangasmediasuodatusta hyödyntävä kirkastussuodatin on suunniteltu poistamaan alle 10 mikrometrin kokoisia hiukkasia. Tämä ulkoa sisäänpäin tapahtuva syvyyssuodatus parantaa kiintoaineen talteenottoa ja toimintaa korkeilla kiintoainekuormituksilla ja kuormitusvaihteluissa.
Yksi kangassuodatinyksikkö voi käsitellä 100–20 000 m³ jätevettä vuorokaudessa. Toisin kuin muut jätevedensuodatusjärjestelmät, se hyödyntää jatkuvasti 100 % käytettävissä olevasta suodatuspinta-alasta, mikä maksimoi yksikön tehokkuuden ja tuottaa erittäin pienen tilantarpeen ja virtaaman suhteen.
Toiminnan joustavuus ja helppo kunnossapito
ASH Iso-Disc® -kangassuodattimen ainutlaatuinen rakenne mahdollistaa yksittäisten suodatinelementtien helpon seurannan silmämääräisellä tarkastuksella tai näyteanalyysillä (esim. NTU). Yksi suodatinelementti voidaan eristää, irrottaa, puhdistaa ja asentaa takaisin muiden pysyessä toiminnassa. Tämä joustavuus vähentää laitoksen käyttöhäiriöitä ja parantaa yksilinjaisen laitoksen käytettävyyttä.
Jätevedensuodatusjärjestelmän yksinkertainen rakenne ja erittäin vähäinen liikkuvien osien määrä varmistavat, että käyttö- ja huoltotarve pysyy minimissä. Erikoisosaamista vaativia huoltotoimia tai paikallisen käyttöhenkilöstön lisäkoulutusta ei tarvita, mikä tekee kangasmediasuodatusratkaisuista ihanteellisia syrjäisiin tai miehittämättömiin kohteisiin.

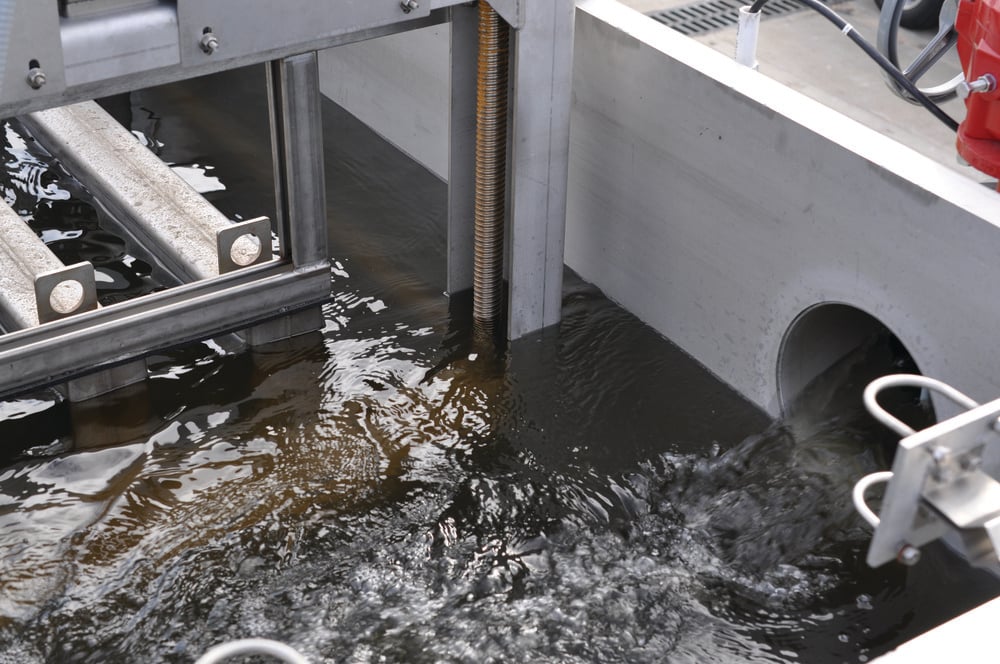

Näin kangassuodatin toimii
Painovoimaisesti toimiva, jatkuvatoiminen Alfa Laval ASH Iso-Disc® -kangassuodatin poistaa jätevedestä jäännöskiintoaineen ja saavuttaa korkean lopullisen poistoveden laadun, joka soveltuu uudelleenkäyttöön. Se on kompakti, suurikapasiteettinen ja kustannustehokas vaihtoehto perinteisille hiekkasuodattimille.
Kiinteä suodatinmediarakenne pienentää kokonaistehontarvetta ja mahdollistaa järjestelmän jokaisen suodatinlevyn irrottamisen suodattimen ollessa edelleen käytössä. Vastahuuhtelun aikana suodatinlevyt pysyvät paikallaan, kun taas dynaaminen, kaksisuuntainen lineaarinen vastahuuhtelujakotukki toimii kokoojaputkena kiintoaineen poistamiseksi nukkakangasmediasta.
Vastahuuhtelujakson alussa, jonka käynnistää suodattimen yli syntyvä painehäviö, sähkötoimiset venttiilit erottavat vastahuuhtelutukin ja puhdistavat kyseisen tukin osan suodatinlevyt. Näin varmistetaan kangassuodattimen täydellinen puhdistus ja minimoidaan samalla käsittelylaitokselle palautettavan vastahuuhteluveden määrä.
ASH Iso-Disc® -kangassuodatinelementtien automatisoitu puhdistusprosessi
Kangassuodatinelementtien puhdistus on yksinkertainen, automatisoitu toimenpide. Nousevan vedenpinnan käynnistämänä vaakasuora imujakotukki liikkuu ylös ja alas jokaisen elementin ohi, ja keskipakopumppu poistaa kiintoaineen hellävaraisesti, jolloin koko suodatinmedian pinta puhdistuu tasaisesti. Nukkakangasmedia mahdollistaa täydellisen puhdistuksen vastahuuhtelun aikana käyttäen suodatinlevyn sisältä tulevaa suodatettua vettä. Tarvittaessa kangasmedia voidaan vaihtaa ja suodatinlevy asentaa takaisin muutamassa minuutissa – kaiken aikaa suodattimen toimiessa keskeytyksettä. Tyypillinen vastahuuhtelutiheys on alle 1–2 kertaa tunnissa mitoittavalla huippukuormalla (FFT), ja selvästi harvemmin muuna aikana vuorokaudesta. Normaalikäytössä vastahuuhteluveden keskimääräinen osuus on alle 2 % kokonaissyöttövirtaamasta.
ASH Iso-Disc® -tertiäärisuodatustekniikka voidaan asentaa betonirakenteeseen (toimitus muualta), esivalmistettuihin epoksipinnoitettuihin hiiliterässäiliöihin tai ruostumattomasta teräksestä valmistettuihin säiliöihin. Kangassuodatinta voidaan käyttää jätevedenpuhdistamoilla, teollisuusjäteveden kirkastukseen sekä kertyneen epäorgaanisen kiintoaineen poistoon elintarvike- ja juomateollisuudessa. Sillä voidaan myös käsitellä pintavettä jäähdytystorneja tai muita prosessivesitarpeita varten.
Suodatustehokkuuden parantaminen kangasmediasuodattimilla
ASH Iso-Disc® -suodattimen suorituskyky on omaa luokkaansa, sillä kangassuodatin pystyy keräämään alle 10 mikrometrin kokoisia hiukkasia. Innovatiivinen rakenne poistaa pyörivät vedenalaiset tiivisteet, mikä varmistaa erinomaisen suodoksen laadun ja estää kaiken ristiinkytkeytymisen tulovirran ja suodoksen välillä. Tämä ei ainoastaan takaa poikkeuksellista suorituskykyä, vaan vaatii myös huomattavasti vähemmän kunnossapitoa.
Monet jätevedenpuhdistamot ottavat nykyään kangasmediasuodattimia käyttöön esikäsittelyvaiheena ennen mikro- tai ultrasuodatuskalvoja. Kirkastamalla toisiovaiheen poistoveden nämä suodattimet parantavat sekä suodatustehokkuutta että kalvojen taloudellista kannattavuutta, mikä tekee niistä välttämättömän osan nykyaikaisia jätevedenkäsittelyprosesseja.
Kehittynyt tertiäärisuodatus
Painovoimainen, jatkuvatoiminen kirkastussuodatin käyttää täysin upotettua suodatinmediaa, mikä varmistaa 100 % aktiivisen suodatuspinta-alan kaikkina aikoina. Ulkoa sisäänpäin suuntautuva virtaus nukkakangasmedian läpi tarjoaa siivilöitä paremman syvyyssuodatuksen. Kaikki sisäiset tai upotetut komponentit on valmistettu korroosionkestävästä ruostumattomasta teräksestä tai ei-metallisista materiaaleista. Saneerauskohteissa neliön- tai suorakaiteenmuotoiset suodatinlevyt sopivat helposti olemassa oleviin altaisiin ja vaativat vain pienen 30 cm:n vesipatsaan käyttövoiman.
Tuota korkealaatuista suodosta sovelluksissa kuten tertiäärisuodatus, prosessivirrat, pintavedenkäsittely ja muu veden uudelleenkäyttö – samalla kun kiintoaine- ja hydraulinen kuormitus hallitaan pienellä tilantarpeen ja virtaaman suhteella.
